음향공진 포터블 검사기, 소프트웨어, 센서
· 대표판매가
0
· 공  급  원
국내제조사
· 상 품 코 드
PDNN19101400001
· 연  락  처
070-4010-5311
· 리 드 타 임
담당자 문의
· 옵 션 보 기
옵션선택   관심상품
· 관련컨텐츠

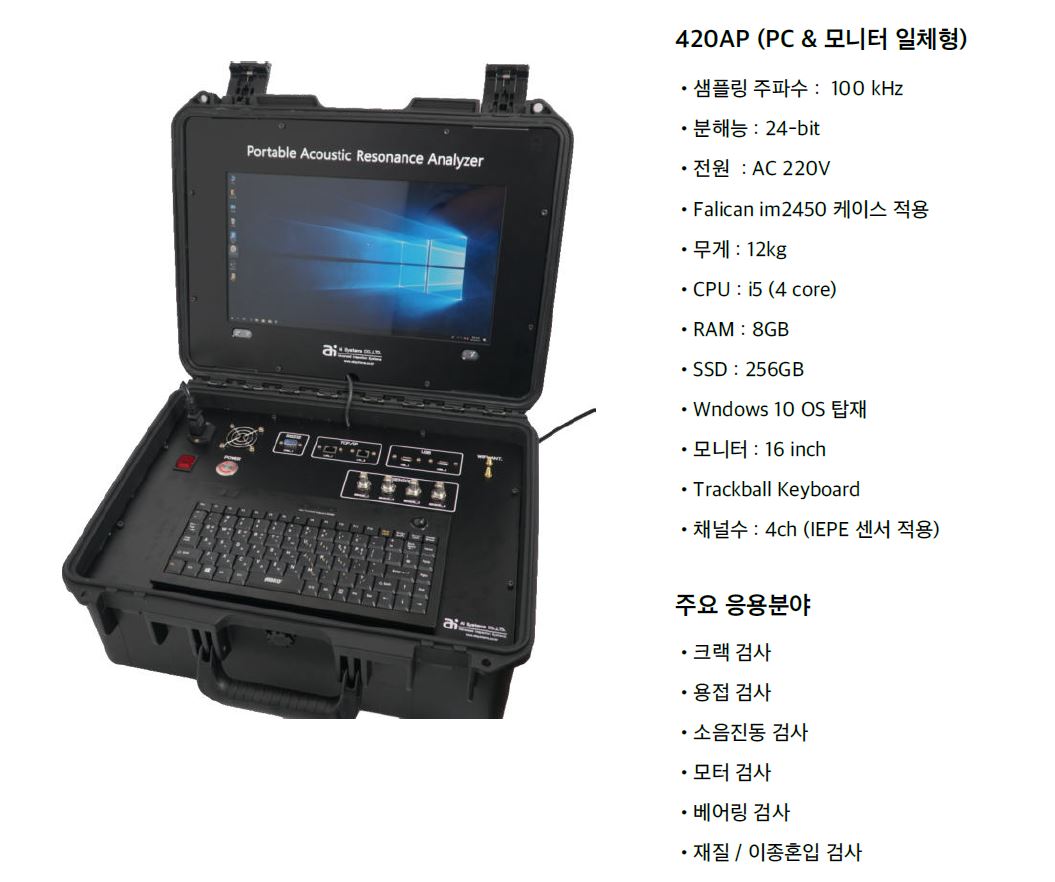

< 음향공진 포터블 검사기>

음향공진 포터블 검사기는 크랙검사, 진동검사, 이음검사, 타음검사, 등에 활용할 수 있습니다. 여러분야에 활용할 수 있는 기기로써 다양한 산업 현장에서 빠르게 적용할 수 있습니다.
주요 구성은 포터블 검사기 본체, 센서(가속도/마이크로폰), 케이블, 해머 등으로 구성됩니다.

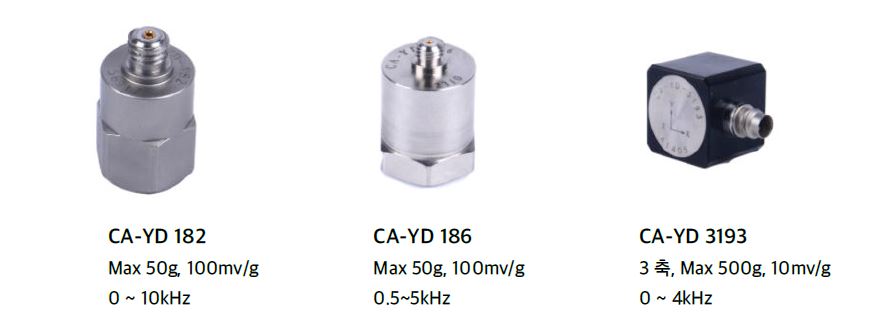

< 가속도 센서(옵션)>

가속도 센서는 IEPE  타입의 산업용 접촉식 센서를 사용합니다. 가속도 센서는 다양한 감도의 센서를 구비하고 있으며, 1축 또는 3축 센서를 사용할 수 있습니다.

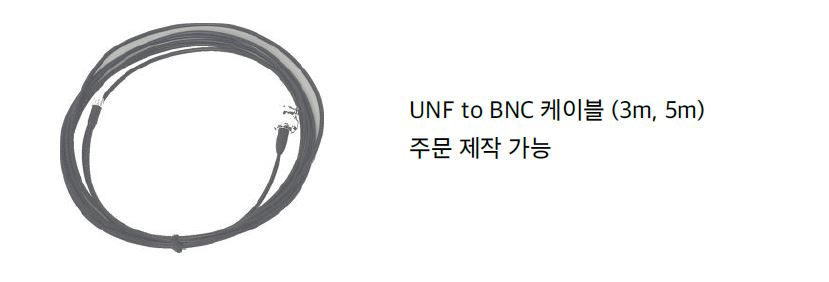

< Sensor Cable(센서 케이블, 옵션)>

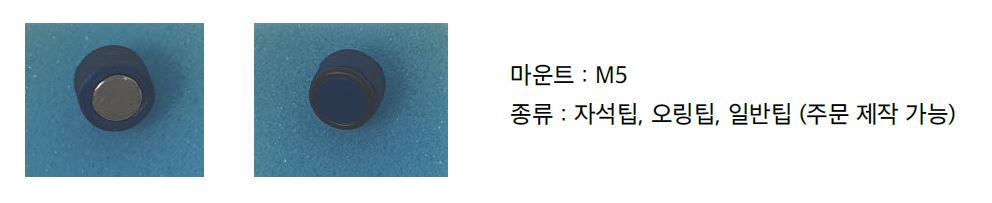

< Sensor Tip(센서 팁, 옵션)>

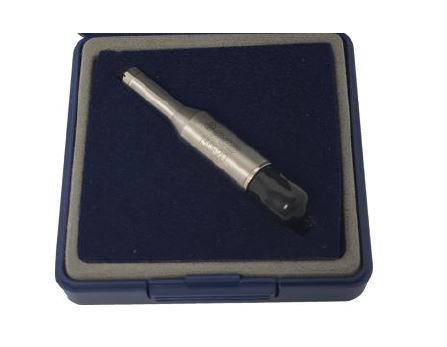

< Micro Phone(마이크로폰, 옵션)>

접촉식 가속도 센서를 사용할 수 없는 경우에는 마이크로폰을 사용합니다. 마이크로폰은 PCB사의 마이크로폰(130F20)을 공급하고 있습니다. 마이크로폰은 IEPE타입의 제품을 사용할 수 있습니다.






< 수동 해머(옵션)>

수동 해머는 정적검사(모달테스트)에 사용합니다. 다양한 사이즈와 크기의 제품을 구비하고 있습니다. 수동 해머에는 힘센서가 탑재되어 있어 FRF측정시에 정확한 측정이 가능합니다.





< 포터블 검사기 소프트웨어>

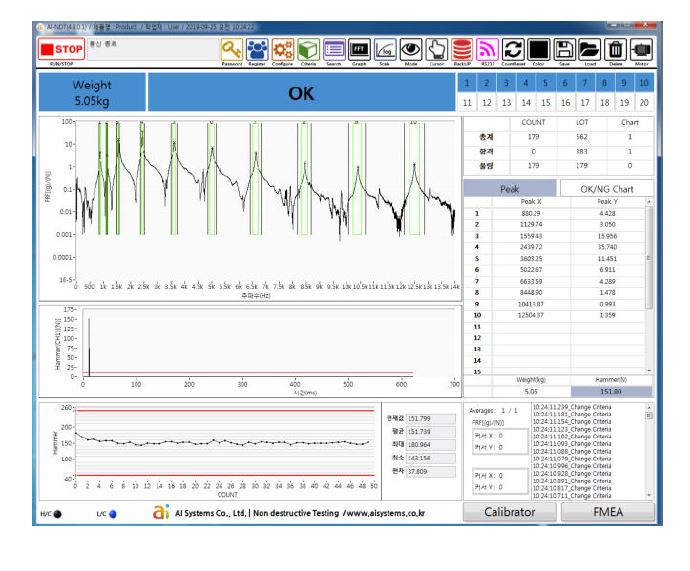

정적검사(AI-NDT)
정적 검사는 브레이크 디스크, 각종 기계 부품과 같이 스스로 소음 또는 진동을 발생시키지 않는 제품을 측정하고 검사하기 위한 소프트웨어입니다. 이러한 정적 검사를 위해서는 진동을 발생시키기 위한 해머를 반드시 사용해야 합니다. 정적검사 소프트웨어는 해머 타격을 통한 다양한 측정 및 분석이 가능한 기능을 제공하고 있습니다. 특히 작업자들이 빠르고 쉽게 제품을 검사할 수 있도록 최적화도니 소프트웨어 UI/UX를 제공하고 있습니다.




주요기능
1. FRF검사(Coherence, phase, damping 등)
2. 주파수 분석(IEPE 센서 감도 조절 및 window 설정 기능)
3. 고유진동수 분석(공차영역 설정 총 20개)
4. 작업자 / 제품등록 / 패스워드(3단계)
5. 그래프 이미지 저장 / 분석기능 / PF차트 / 토탈 카운터(양불 각각 제공)
6. DB조회 및 저장 / 엑셀저장 / CSV / 리포트 생성기능 제공
7. FMEA 기능 제공 (센서 이상유무 체크 기능)

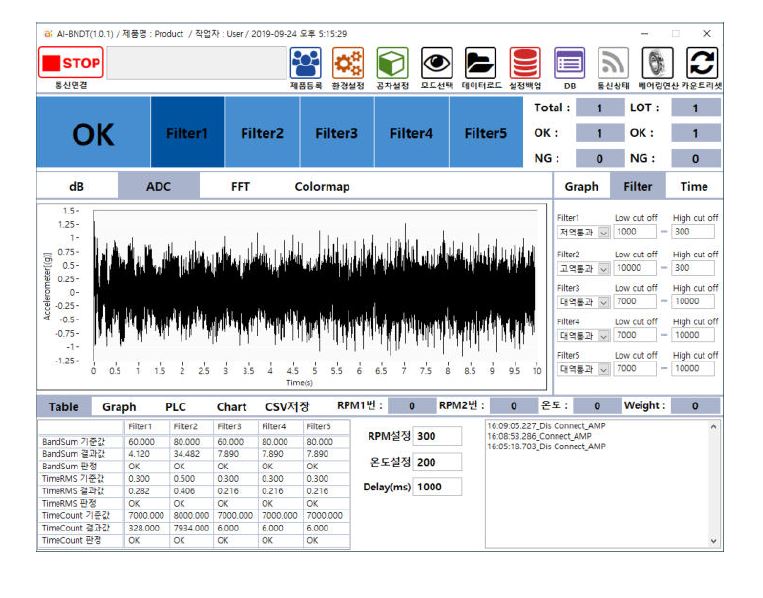

동적검사(AI-DNDT)
동적 검사는 베어링, 모터 등과 같이 스스로 회전하여 소음 또는 진동이 발생하는 제품을 측정하고 검사하기 위한 소프트웨어입니다. 다양한 진동을 분석하기 위해 센서로 부터 데이터를 취득하고 필터링 부넉하는 알고리즘이 탑재되어 있습니다.



주요기능
1. 필터링 기능(LPF / BPF / HPF 외)
2. BAND SUM / TIME RMS / TIME COUNT분석기능 제공
3. RPM / 온도 설정 / weight 측정 및 디스플레이 기능(옵션)
4. 공차 설정 / 작업자 설정 / 제품 설정 / 베어링 연산식 디스플레이 기능
5. 그래프 이미지 저장 / 분석기능 / 토탈 카운터 (양불 각각 제공)
6. DB조회 및 저장 / 엑셀 저장 / CSV / 리포트 생성기능 제공







* 자세한 사항은 상담 부탁드립니다.
